Чем склеить полиамид PA66 и PA66-GF30

Чем склеить полиамид PA66 (нейлон 6,6) и стеклонаполненный PA66-GF30 — три рабочих пути: двухкомпонентный метакрилат (Permabond TA4550, Plexus MA300) без праймера, гибрид цианоакрилат-эпоксид Loctite HY 4090 для среднеответственных соединений и эпоксидка Loctite EA 9460 для PA66-GF30 со стекловолокном. Обычный суперклей и универсальная эпоксидка на полиамиде держат слабо — у PA66 поверхностная энергия около 46–50 мДж/м² и он гигроскопичен: впитанная влага на границе шва срывает адгезию. Этот гайд разбирает выбор клея под сценарий, обязательную предсушку при +80°C, шкурение P120, плазменную активацию для критичных соединений и сроки выдержки.

Почему PA66 сложно клеить

У полиамида PA66 две особенности, которые делают склейку сложнее, чем кажется по виду материала.

Поверхностная энергия — около 46–50 мДж/м² (PMC review on plasma treatment of polyamides — необработанный PA66 показал 50,0 ± 2,4 мДж/м²). Это выше порога смачивания клеями (~36 мН/м), но всё ещё ниже металлов (500–1000) и большинства реактопластов (60–80). Капля цианоакрилата на гладком PA66 не растекается равномерно, а сжимается «шариком» — этого видимого эффекта достаточно, чтобы понять, что адгезия будет слабой без подготовки. Плазменная обработка поднимает поверхностную энергию на 15–20 мДж/м² за 3–5 секунд (по данным той же PMC-статьи — с ~50 до ~70), шкурение P120 — на 5–10 мДж/м² за счёт механической шероховатости.

Гигроскопичность. PA66 при равновесии в условиях 50% RH впитывает около 1,2% воды от собственной массы; при высокой влажности воздуха (100% RH) — 4–5%, при полном погружении в воду — до 8–9%. Вода в граничном слое работает как разделитель — образует тонкую плёнку между полимером и клеем, по которой шов и срывается. Для ответственных соединений деталь нужно предварительно сушить 4–6 часов при +80°C до влажности ниже 0,2%, а после сушки — клеить в течение 2–4 часов, пока деталь не натянула обратно.

PA66 vs PA6 vs PA66-GF30 — разница в работе

Внешне эти три материала похожи, но в склейке отличаются:

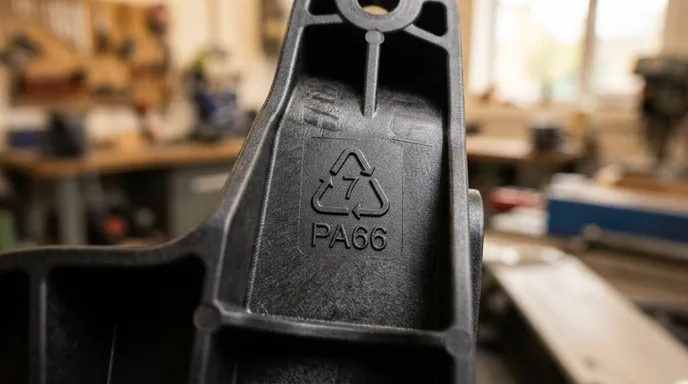

Маркировка на детали: «PA6» — нейлон 6, «PA66» — нейлон 6,6, «PA66-GF30» или «PA66+GF30» — стеклонаполненный. Если маркировки нет — горение пробой: PA66 горит ярким жёлтым пламенем с запахом палёных волос, плавится в твёрдые капли, не капает дольше PA6.

Какой клей выбрать

1. Двухкомпонентный метакрилат (MMA) — основной выбор для PA66

Самый универсальный путь для ответственных соединений PA66 и PA66-GF30 без необходимости в плазме.

Permabond TA4550 — разработан специально для структурного склеивания нейлона/полиамида (filled и unfilled), без праймера и обработки поверхности. 2:1 смешивание в двойном картридже через статический смеситель, гелирование 4–6 минут, полная прочность 24 часа. На стандартных образцах из стали даёт 24 МПа на сдвиг; на нейлоне разрыв обычно идёт по самому материалу (>6 МПа со substrate failure по TDS).

Plexus MA300 — гель, тиксотропный, не стекает с вертикальных поверхностей. Гелирование 3–6 минут при +23°C, рабочая прочность ~3,5 МПа за 11–13 минут, 24 часа до полной прочности 15–25 МПа на сдвиг (на металлических субстратах). Подходит для PA66 без подготовки, но шкурение и обезжиривание заметно поднимают прочность.

Plexus MA310 — более длинное рабочее время (15–18 минут) для крупных деталей и сложного позиционирования. Фиксация 30–35 минут, полная прочность 24 часа.

3M Scotch-Weld DP-8005 — 2К-акрил, разработан для пластиков с низкой поверхностной энергией (PP, PE, TPE), нейлон не входит в основные рекомендованные субстраты по TDS, но при подготовке поверхности (шкурение + изопропанол) шов на PA66 работает. Важное ограничение: смешивание 10:1 требует фирменного пистолета 3M EPX Plus II с переходником под 10:1-картридж — без него использовать нельзя. Рабочее время 3 минуты, фиксация 3 часа, полная прочность 24 часа.

2. Гибридный клей (цианоакрилат + эпоксид) для среднеответственных соединений

Loctite HY 4090 — двухкомпонентный гибрид. Фиксация 90–180 секунд (быстрее метакрилата), гелевая консистенция заполняет зазоры до 5 мм. Прочность ниже специализированных метакрилатов, но удобен для быстрого ремонта: handling-strength через 3 минуты, аккуратно нагружать можно через 12 часов, полная прочность по TDS Henkel — через 3–7 суток (168 часов при +22°C). Хорошо берёт PA66 после шкурения и обезжиривания.

2а. Альтернатива — Permabond TA4610 (для PE/PP, работает на нейлоне)

Permabond TA4610 — gel, разработан для полиолефинов (PE/PP/PTFE/каучук) — основной целевой субстрат не нейлон. Тем не менее, благодаря MMA-химии и низкой чувствительности к поверхностной энергии, работает и на PA66, ПВХ, ABS, поликарбонате при шкуренной и обезжиренной поверхности. Гелирование 12–15 минут, фиксация 6–8 часов, полная прочность 24–36 часов, заполняет зазоры до 1 мм. Имеет смысл, если уже есть в наличии для других задач — иначе для PA66 берите TA4550.

3. Эпоксидка для PA66-GF30 со стекловолокном

Loctite EA 9460 — конструкционная эпоксидка с повышенной эластичностью. Особенно хорошо работает на PA66-GF30: затекает между обнажёнными при шкурении концами стекловолокон, даёт механический замок плюс химическую адгезию. Прочность 15–25 МПа на сдвиг, отверждение 24 часа при комнатной температуре или 1 час при +80°C.

Бытовая эпоксидка (JB Weld Original, Момент Эпокси) — на чистом PA66 держит слабо (5–8 МПа), потому что плёнка слишком жёсткая для гибкого полимера. Подойдёт для несиловых ремонтов, но не для шестерён, корпусов под вибрацию или нагруженных бамперов.

4. Плазменная обработка для промышленных задач

Атмосферная плазма DBD или пьезо-плазма (Relyon Plasma Piezobrush PZ3 и аналоги) поднимает поверхностную энергию PA66 с ~50 до ~70 мДж/м² за 3–5 секунд обработки одного пятна (PMC review). Эффект работает 30–60 минут, потом «спадает» (surface energy decay) — клеить нужно сразу. Для авто-сборок и промышленных деталей плазма даёт прочность шва, близкую к самому материалу, без шкурения.

Чего избегать

• Обычный цианоакрилат-суперклей без подготовки — на гладком PA66 капля сворачивается, шов держит слабо.
• Loctite SF 770 / SF 7701 праймеры — они разработаны для полиолефинов (PE, PP, PTFE, TPE), на полиамиде эффекта почти нет. На PA66 нужны метакрилаты или плазма.
• Силикон, термоклей, ПВА — на нейлоне работают плохо, держат только под собственным весом.
• Ацетон для обезжиривания — испаряется слишком быстро и оставляет тонкую плёнку растворённых загрязнителей; изопропанол безопаснее и стандартно рекомендуется для PA66.
• Бытовая эпоксидка без шкурения — на гладком PA66 отваливается за дни.

Подготовка детали

Шаг 1. Сушка (для критичных соединений). Деталь PA66 в духовку или шкаф на 4–6 часов при +80°C, лучше с принудительной вентиляцией. Влага выходит, до 0,2% массы. Без термошкафа дома можно греть до 70°C промышленным феном с расстояния 30 см, перемещая по поверхности — это медленнее, но работает. После сушки клеить в течение 2–4 часов.

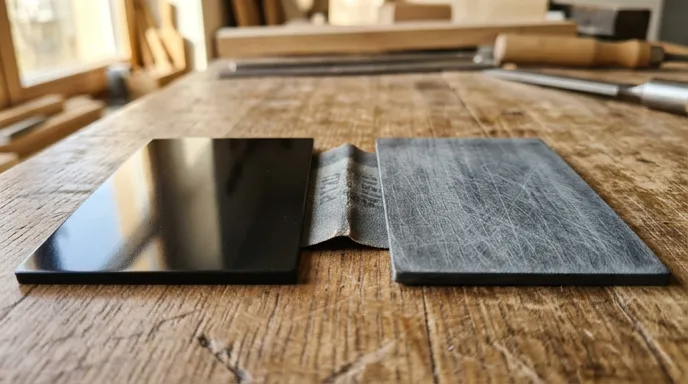

Шаг 2. Шкурение P120 крест-накрест. Обе склеиваемые поверхности до равномерного матового цвета. Для PA66-GF30 после шкурения видны кончики стекловолокон в матрице — это полезно для механической адгезии эпоксидки. Не шкурить мельче P180 — будет глянец без увеличения адгезии.

Шаг 3. Удалить пыль и обезжирить изопропанолом. Чистый изопропанол 99%, не «строительный» с примесью воды. Ацетон не рекомендуется — испаряется слишком быстро и может оставить плёнку растворённых загрязнителей. Протереть безворсовой салфеткой, дать просохнуть 30–60 секунд. После обезжиривания не трогать поверхность руками — следы кожного жира снижают прочность шва на 20–40%.

Шаг 4 (опционально, для нагруженных). Активация плазмой 3–5 секунд на пятно. После плазмы — клеить в течение 30 минут.

Пошаговый процесс

1. Идентифицировать сорт по маркировке. PA66 / PA66-GF30 на изнаночной стороне. Нет маркировки — горение-тест на обрезке.
2. Подсушить деталь 4–6 часов при +80°C, если соединение нагруженное.
3. Зашкурить P120 обе стороны крест-накрест.
4. Обезжирить изопропанолом и не трогать пальцами.
5. (Опц.) Активировать плазмой на 3–5 секунд за пятно, клеить в течение 30 минут.

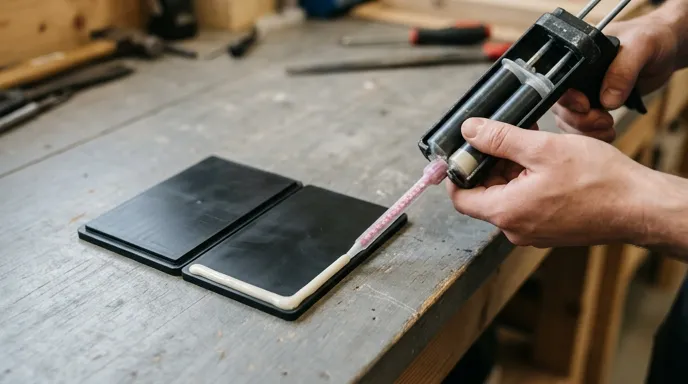

6. Нанести клей. Метакрилат через смеситель ровной полосой 3 мм по торцу. Гибрид Loctite HY 4090 — капля в центре. Эпоксидка — тонким слоем 0,1–0,2 мм (тонкий шов держит лучше).
7. Прижать без скольжения, выровнять стороны. Без перекоса.
8. Зафиксировать на время гелирования. Метакрилат — 3–6 минут струбциной или резинкой. Гибрид — 90–180 секунд просто прижать пальцем.
9. Выдержать до полной прочности (см. таблицу ниже) перед нагрузкой.

Сроки и нагрузки

Цифры даны для подготовленной поверхности (шкурение + обезжиривание) и температуры +23°C. На холоде (+10°C) скорость отверждения падает в 1,5–2 раза. На жаре (+30°C и выше) — ускоряется, но снижается рабочее время, нужно работать быстрее.

Типичные сценарии

Ремонт сломанной шестерни PA66 в инструменте (дрель, мясорубка, насос). Critical-нагруженное соединение под вибрацию и тепло. Permabond TA4550 или Plexus MA300 после сушки 4 часа при +80°C и шкурения P120. Обязательно: шов не толще 0,3 мм, прижим струбциной на 20–30 минут до фиксации.

Ремонт корпуса электроинструмента из PA66-GF30 (Bosch, Makita, DeWalt). Loctite EA 9460 — эпоксидка затекает между обнажёнными при шкурении стекловолокнами. Для крупных трещин — армировать стекло-тканью между двумя слоями эпоксидки. После полного отверждения 24 часа — нагружать.

Ремонт автомобильного бампера из PA66-GF30 или PA-T (термопластичный полиамид). Plexus MA300 или Permabond TA4550 после нагрева детали феном до 30°C и шкурения P120 с тыльной стороны. Шов армировать стекло-сеткой 2×2 мм. Снаружи — шпатлёвка типа Novol Plus 720, потом грунт и краска. Альтернатива — пайка строительным феном с PP-прутком, но для PA66 нужен пруток PA66 (редкий, есть у Wurth и Akemi).

Склейка деталей 3D-печати из FDM-нейлона (Markforged Onyx, Polymaker PolyMide, BASF Ultrafuse PA). Метакрилат Permabond TA4550 или Plexus MA300. FDM-нейлон обязательно подсушить 4–6 часов при +80°C — он насосан из филамента. Обычный суперклей не подойдёт — между слоями печати есть микрозазоры, цианоакрилат туда не затекает. Альтернатива — фрикционная сварка вращающимся прутком в Dremel'е: даёт прочность ближе к цельной детали, но требует навыка.

Ремонт фланца или трубы из PA66 с давлением. Loctite EA 9460 (эпоксидка) под условием сушки детали 6 часов при +80°C, шкурения по всей зоне склейки P120 и обязательного армирования сетки. Для critical-давлений — заменить деталь, не клеить.

Крепление магнита или датчика к PA66-корпусу. Loctite HY 4090 (гибрид) — самый удобный: фиксация за 90–180 секунд, гель не стекает, прочность достаточна для лёгких узлов. Подготовка — обезжирить изопропанолом, шкурить не обязательно.

Типичные ошибки

• Не подсушили деталь. Влага в граничном слое срывает адгезию даже у Plexus MA300. Соединение треснет через дни или недели.
• Ацетон для обезжиривания. Оставляет на PA66 белёсый налёт, который мешает клею. Только изопропанол.
• Loctite SF 770 + цианоакрилат. Этот праймер для PE/PP, на PA66 эффекта почти нет — лучше сразу метакрилат.
• Толстый шов эпоксидки. На PA66 эпоксидка работает в тонкой плёнке 0,1–0,2 мм; в 2 мм шов держит хуже, потому что усадка эпоксидки даёт внутренние напряжения, которые срывают границу.
• Силикон, ПВА, термоклей. На полиамиде ни один из них не даёт силового соединения.
• Касание поверхности пальцами после обезжиривания. Кожный жир снижает прочность на 20–40%.
• Склейка через час после плазмы. Эффект «спал», шов будет слабым. Клеить нужно сразу — в течение 30 минут.

См. также

• Чем клеить нейлон — общий гайд по семейству полиамидов
• Чем склеить полипропилен (PP): праймер и спецклей — другой инженерный пластик с низкой поверхностной энергией
• Какой клей выбрать для пластика: полный гид — общий разбор клеёв по типам пластика
• Чем склеить пластик в домашних условиях — пошаговая практика по разным типам пластика
