Чем HDPE отличается от LDPE для склейки?

HDPE (маркировка треугольник «2», PE-HD) — плотность 0,93–0,97 г/см³, температура плавления 120–140°C, жёсткий, держит давление и нагрузку: канистры, бочки, водопроводные и канализационные трубы. LDPE (маркировка «4», PE-LD) — плотность 0,91–0,93 г/см³, плавится при 105–115°C, мягкий и эластичный: тепличная плёнка, плёнка для бассейна, пакеты, кабельная изоляция. Для склейки разница в основном в технике сварки (температура для HDPE выше) и в применимости лент: тонкая плёнка LDPE — лента Tear-Aid Type A, толстый HDPE — сварка или 2К-акрил. Поверхностная энергия у обоих одинаково низкая (~30 мДж/м²), поэтому химия адгезива одна и та же.

Почему обычная эпоксидка и суперклей не держат на полиэтилене?

У полиэтилена очень низкая поверхностная энергия — около 30 мДж/м², ниже порога смачивания (~36 мДж/м²). Капля воды на полиэтилене скатывается «шариком», эпоксидка и обычный цианоакрилат ведут себя так же: не растекаются, не цепляются за поверхность. Полиэтилен ещё и химически инертен — не реагирует ни с ацетоном, ни с большинством растворителей. Поэтому работают только три класса клеёв: 1) специальные 2К-метакрилаты для полиолефинов (Loctite AA 3038, Permabond TA4610, 3M DP-8005); 2) цианоакрилат после праймера-активатора Loctite SF 770; 3) эластомерные ремонтные ленты типа Tear-Aid Type A. Для нагруженных швов лучше не клеить, а сваривать.

Как заклеить дыру в плёнке бассейна или парника?

Лучший рабочий вариант — ремонтная лента Tear-Aid Type A или Stormsure. Type A работает на полиэтилене, полипропилене, виниле, дакроне, нейлоне, неопрене. Техника: 1) очистить место вокруг дыры от пыли и водорослей, протереть изопропанолом; 2) дать поверхности полностью высохнуть (Type A не клеится по воде); 3) вырезать патч с запасом 30–40 мм во все стороны от дыры, скруглить углы (чтобы не отслаивался); 4) снять защитную плёнку и наложить патч поверх дыры, разгладить от центра к краям рукой или резиновым валиком; 5) для надёжности — второй патч с противоположной стороны плёнки. Лента работает в диапазоне −29°C до +71°C. Для виниловых плёнок бассейна под водой существует Tear-Aid Type B (только винил). Для LDPE-плёнки бассейна под водой готового решения у Tear-Aid нет — слить воду, просушить, применить Type A.

Какой клей выдержит контакт с пищей в HDPE-канистре?

Для пищевых ёмкостей нужен клей с явным соответствием FDA 21 CFR 175.105 (США) или Регламент 10/2011 EU. Loctite AA 3038, Permabond TA4610, 3M DP-8005 такой сертификации не имеют — это технические клеи. Реально для контакта с пищей подходит сварка феном PE-прутком — это полиэтилен расплавлен в полиэтилен, химия не меняется. Из готовых эпоксидок с пищевой сертификацией в РФ доступны ограниченно (Devcon Food Grade Pot and Seal — но он для сухого контакта, не для жидкостей). На чистом полиэтилене любая эпоксидка без праймера и шкурения держит слабо. Для воды и продуктов в HDPE-канистре сварка надёжнее любого клея. Никакого силикона для горячих жидкостей — со временем мигрирует силоксановыми олигомерами (циклосилоксаны D4–D6) в содержимое, особенно при контакте с жирами и при нагреве.

Можно ли паять HDPE-трубу без специального оборудования?

Зависит от диаметра. Для бытовой ремонта (трубы ⌀ 20–40 мм, садовые шланги) — пайка строительным феном с PE-прутком при 270–300°C: разогреть стык, вдавить пруток, проутюжить шов разглаживающей насадкой. Получается герметичный шов под низкое давление 1–2 бара. Для напорных труб (водопровод, канализация под давлением) — это полумера; правильная стыковка таких труб — стыковая сварка зеркалом (butt fusion welding) при 200–240°C: специальная машина с нагревательной пластиной, расплавляет торцы обеих труб одновременно, потом прижимает под давлением 30–90 psi. Аренда такого оборудования стоит ~3000–5000 ₽/день. Дешевле — взять трубу с фитингом-муфтой под холодную сварку клеем (типа Tangit для ПВХ), но для HDPE такого штатного решения нет, только сварка.

Loctite SF 770 + суперклей работает на полиэтилене?

Да, это работающая комбинация для полиэтилена и полипропилена — праймер Loctite SF 770 (или Permabond POP) специально разработан для полиолефинов. По TDS Henkel: высыхание праймера 8–10 секунд, on-part life (когда можно клеить цианоакрилатом сверху) до 8 часов. После праймера клеят Loctite 401, 406 или гелевым 454. Получается шов с прочностью на сдвиг 5–10 МПа на чистом PE — хорошо для мелких ремонтов (корпус инструмента, бытовые детали), но слабее специализированного 2К-метакрилата Loctite AA 3038 (до 13 МПа на жёстких полимерах). Праймер летучий, после открытия флакона портится за 2–3 месяца — лучше брать малую упаковку под конкретную задачу. **Важно**: 3M Tape Primer 94, который часто упоминают, рассчитан на двусторонние скотчи, не на цианоакрилат — это другой продукт.

Чем склеить полиэтилен HDPE и LDPE

Чем склеить полиэтилен HDPE (канистры, бочки, водопроводные трубы) и LDPE (тепличная плёнка, плёнка бассейна, пакеты) — четыре стратегии под разные сценарии: двухкомпонентный метакрилат для полиолефинов (Loctite AA 3038, Permabond TA4610, 3M Scotch-Weld DP-8005) без праймера, праймер Loctite SF 770 + цианоакрилат для быстрого ремонта мелких деталей, сварка строительным феном PE-прутком при 270–300°C для труб и листов, эластомерная лента Tear-Aid Type A для прокола плёнки. Обычная эпоксидка и суперклей на полиэтилене не работают — у PE поверхностная энергия около 30 мДж/м², он химически инертен и нуждается в активации.

HDPE vs LDPE — в чём разница

Внешне HDPE и LDPE похожи, но в работе сильно отличаются:

Параметр	HDPE	LDPE
Код переработки	2 (PE-HD)	4 (PE-LD)
Плотность	0,93–0,97 г/см³	0,91–0,93 г/см³
Температура плавления	120–140°C	105–115°C
Жёсткость	Высокая, сохраняет форму	Гибкий, мнётся
Типичные продукты	Канистры, бочки, водопроводные и канализационные трубы, тазы, корпус инструмента	Тепличная плёнка, плёнка для бассейна, пакеты, пузырчатая упаковка, кабельная изоляция
Поверхностная энергия	~30 мДж/м²	~30 мДж/м²
Сварочная температура (фен)	260–300°C	250–270°C

Идентификация маркировки: треугольник с цифрой «2» и буквами «HDPE» или «PE-HD» — это HDPE; «4» и «LDPE» / «PE-LD» — это LDPE. Иногда вместо букв стоят «PE» без уточнения плотности — тогда судить по жёсткости и применению.

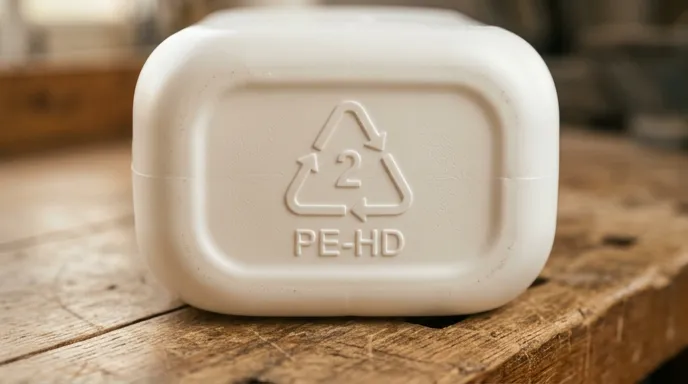

Маркировка PE-HD «2» молдингом на дне пластиковой канистры с рельефным треугольником переработки

Почему PE не клеится обычными клеями

У полиэтилена очень низкая поверхностная энергия — около 30 мДж/м² (ниже порога смачивания клеями ~36 мДж/м²). Капля воды или эпоксидки на гладком PE не растекается, а сжимается «шариком». Этого видимого эффекта достаточно, чтобы понять: адгезия будет слабой или нулевой без подготовки.

Плюс полиэтилен химически инертен — кристаллическая структура с симметричными CH₂-группами не реагирует ни с растворителями (ацетон, толуол, изопропанол), ни с большинством клеёв. Эпоксидка просто отслаивается за дни. Обычный цианоакрилат на PE без праймера держится первые часы, потом отваливается.

Что работает на полиэтилене:

2К-метакрилаты для полиолефинов — химия клея сама активирует поверхность.
Праймер + цианоакрилат — праймер химически модифицирует поверхность.
Сварка — расплавление полимера, не клей.
Эластомерные ленты — механическое сцепление через клейкий слой Tear-Aid типа.
Плазменная или коронная активация — для промышленных задач.

Какой клей выбрать

1. Двухкомпонентный метакрилат для полиолефинов

Основной выбор для нагруженных клеевых соединений PE без сварки.

Loctite AA 3038 — жёлтый pre-mix 2К-акрил, разработан специально для полиолефинов (PE, PP, TPO). Без праймера, рекомендуется лёгкое шкурение. Рабочее время 4 минуты, фиксация 40 минут (по TDS Henkel), температура эксплуатации до +100°C. Прочность на сдвиг до 13 МПа на жёстких полимерных субстратах (PBT, PPGF); конкретных значений Henkel для чистого HDPE в TDS не публикует.

Permabond TA4610 — гель 1:1, работает на PE/PP/PTFE/каучуке, заполняет зазоры до 1 мм. Гелирование 12–15 минут, фиксация 6–8 часов, полная прочность 24–36 часов.

3M Scotch-Weld DP-8005 — 2К-акрил с смешиванием 10:1 (требует фирменный пистолет 3M EPX Plus II). Рабочее время 3 минуты, фиксация 3 часа, полная прочность 24 часа. Особенно хорошо берёт PE без подготовки поверхности.

Permabond TA4246 — no-mix 2-part MMA, наносится как контактный (Initiator 46 на одну сторону, клей на другую). Прочность на сдвиг по стали 33–35 МПа (TDS Permabond). На PE применим с шкурением, но HDPE не основной целевой субстрат — для чистого полиэтилена лучше AA 3038 или TA4610.

2. Праймер + цианоакрилат для быстрого ремонта мелочи

Loctite SF 770 + любой Loctite-цианоакрилат (401, 406, гель 454). Праймер активирует поверхность PE и делает её смачиваемой суперклеем — время высыхания 8–10 секунд по TDS Henkel, on-part life (период когда можно клеить) до 8 часов. Прочность 5–10 МПа — слабее метакрилата, но удобно для мелких склеек: корпуса инструмента, бытовых деталей, фурнитуры.

Альтернативы праймера: Permabond POP (Polyolefin Primer для полиолефинов). 3M Tape Primer 94 — это праймер для лент/двусторонних скотчей, не для цианоакрилата.

Праймеры летучие — после открытия флакон портится за 2–3 месяца. Покупать малую упаковку под конкретную задачу.

3. Сварка строительным феном с PE-прутком — для труб и листов

Самый прочный метод для PE: фактически сплавляете прутк с основой в монолит. Работает на любой толщине и любом виде PE.

Температура: 260–300°C для HDPE, 250–270°C для LDPE.
Пруток: круглый PE-пруток ⌀ 3–5 мм того же сорта (HDPE-пруток для HDPE, LDPE для LDPE). Бренды: Wurth, Rothenberger, Akemi.
Техника: разогреть стык феном с узкой щелевой насадкой, одновременно вдавливать конец прутка в шов под углом ~30°. Двигаться медленно, чтобы пруток сплавлялся с обеими сторонами стыка. После — пригладить шов разглаживающей насадкой или валиком из PE.
Прочность: близкая к самому материалу.

Для напорных труб (водопровод, канализация под давлением) ручная сварка феном — это полумера. Полноценный шов делается на машине стыковой сварки (butt fusion welding) при 200–240°C, давление прижима 30–90 psi. Аренда машины ~3000–5000 ₽/день.

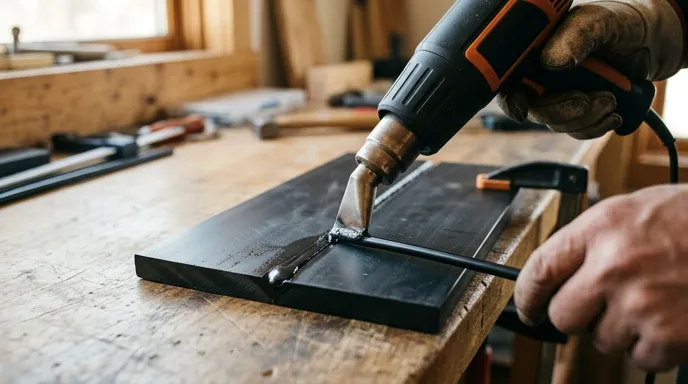

Ручная сварка двух HDPE-листов строительным феном с PE-прутком, в шве видна зона сплавления

4. Эластомерная ремонтная лента — для плёнки и тонкого PE

Tear-Aid Type A — патч из тягучего эластомера с агрессивным акриловым клеем, рассчитан на PE, PP, винил, дакрон, нейлон, неопрен. Не клеится по воде — поверхность сухая.

Применение: тент, плёнка бассейна, тепличная плёнка, надувной матрас, кабельная изоляция.
Техника: обезжирить изопропанолом, вырезать патч с запасом 30 мм во все стороны от дыры, скруглить углы, наложить, разгладить от центра к краям. Для надёжности — патч с обеих сторон плёнки.
Температурный диапазон: −20°F до +160°F (−29°C до +71°C).
Альтернативы: Stormsure (полиуретан, эластичный, дольше держит на улице), Gear Aid Tenacious Tape, отечественная Тент-Хелп.

Важно про Tear-Aid Type B: он работает только на виниле (ПВХ-плёнка). Многие плёнки бассейнов сделаны из ПВХ — тогда Type B подходит, в том числе под водой. Для LDPE-плёнки под водой подходящего готового решения у Tear-Aid нет — нужно слить воду, просушить и применить Type A по сухой поверхности. Перед покупкой патча — определить материал плёнки по маркировке или по запаху при сжигании обрезка (ПВХ даёт резкий хлорный запах, PE — запах парафина).

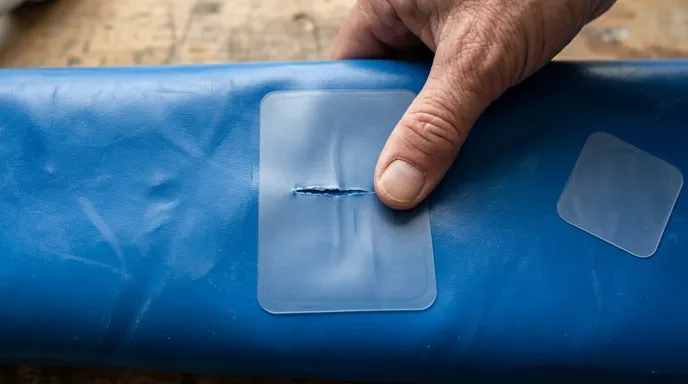

Прозрачный эластомерный патч Tear-Aid накрест на трещине в синей плёнке бассейна, прокатывается рукой

Чего избегать

Обычная эпоксидка (Момент Эпокси, Девкон, бытовая JB Weld) — без праймера на PE адгезия близка к нулю. Шов отваливается за дни.
Обычный цианоакрилат-суперклей без праймера — держит часы, потом отваливается. Особенно плохо на гладком HDPE.
Термоклей пистолетный — не сплавляется с PE, отрывается одним движением.
Силикон — на PE держится только на собственной липкости, под нагрузкой срывается. Для пищевых ёмкостей с горячим содержимым дополнительно опасен миграцией силоксановых олигомеров (D4–D6) в содержимое.
ПВА, водные дисперсии — не для пластиков вообще.

Подготовка поверхности

Шаг 1. Обезжирить изопропанолом. Безворсовая салфетка, дать просохнуть 30 секунд. Ацетон тоже работает на PE, но изопропанол стандартная практика.

Шаг 2. Зашкурить P120 крест-накрест. Для метакрилата шкурение даёт +10–15% прочности. Для праймер+цианоакрилата — обязательно. Для сварки и ленты — не нужно.

Шаг 3. Повторно обезжирить после шкурения — удалить пыль и микрочастицы.

Шаг 4 (опц.) Активация праймером — Loctite SF 770 на 60 секунд, потом сразу клеить.

После обезжиривания и активации не трогать поверхность пальцами — следы кожного жира снижают прочность шва на 20–40%.

Пошаговый процесс по стратегиям

Метакрилат (Loctite AA 3038 / Permabond TA4610)

Обезжирить, зашкурить P120, повторно обезжирить.
Зарядить картридж в пистолет, установить смеситель.
Выдавить 2 см клея в макулатуру для перемешивания (первая порция — неоднородная).
Нанести ровную полосу 3 мм по торцу первой детали.
Соединить со второй деталью, выровнять.
Прижать без скольжения. Метакрилат гель — фиксация рукой 4–6 минут до гелирования; жидкий — струбциной 10 минут.
Полная прочность через 24 часа.

Праймер + цианоакрилат (Loctite SF 770 + 401)

Обезжирить, зашкурить P120.
Нанести Loctite SF 770 тонким слоем кисточкой на обе склеиваемые поверхности.
Выждать 60 секунд (растворитель испаряется).
На одну поверхность капнуть Loctite 401 или гель 454.
Сразу прижать вторую поверхность. Удержание 30–60 секунд.
Полная прочность через 12 часов.
После открытия праймера использовать в течение 2–3 месяцев.

Сварка феном для HDPE

Зачистить шов от заусенцев, выровнять стык.
Установить узкую щелевую насадку на фен, выставить 270–300°C.
Прогреть зону шва, начать одновременно подавать пруток PE в нагретую зону.
Двигать фен и пруток равномерно — пруток должен сплавляться, не подгорать (тонкие листы — нижняя граница температуры, толстые — верхняя).
После прохода — разгладить шов разглаживающей насадкой или валиком.
Дать остыть 30 минут, не нагружать.

Ремонтная лента Tear-Aid

Очистить плёнку вокруг дыры от пыли, мусора, водорослей.
Обезжирить изопропанолом, дать полностью высохнуть.
Вырезать патч с запасом 30 мм во все стороны, скруглить углы.
Снять защитную бумагу, наложить патч поверх дыры центрированно.
Разгладить рукой или валиком от центра к краям, выгнать пузыри воздуха.
Для двусторонней фиксации — второй патч с обратной стороны.

Типичные сценарии

Дыра в пластиковой канистре HDPE. Сварка феном с HDPE-прутком — единственно надёжный путь для содержания жидкости под давлением. Альтернатива для непищевого: Loctite AA 3038 на зашкуренной заплате из того же HDPE.

Трещина в водопроводной HDPE-трубе. Для трубы под давлением — только полноценная сварка (фен с прутком при 260–300°C, плюс хомут-армирование). Для трубы без давления (дренаж, ливневая) — Loctite AA 3038 на тщательно зачищенной поверхности.

Прокол в плёнке бассейна. Для виниловой (ПВХ) плёнки — Tear-Aid Type B, в том числе под водой. Для LDPE-плёнки — слить воду, просушить место прокола, применить Tear-Aid Type A на сухой поверхности (Type A не клеится по мокрому). Stormsure — эластичная альтернатива для протяжённых разрывов на любой плёнке.

Сломанный корпус электроинструмента из HDPE. Метакрилат Loctite AA 3038 после шкурения и обезжиривания. Для усиления — внутренняя армировочная пластина из HDPE на том же клее. Внешний шов после полимеризации можно подровнять напильником.

Ремонт надувного бассейна или матраса (LDPE). Tear-Aid Type A для мелких проколов, Tenacious Tape Repair Kit для крупных. Перед склейкой полностью спустить воздух, разгладить поверхность под патчем.

Тепличная плёнка LDPE (разрыв от ветра). Tear-Aid Type A на двусторонней фиксации (патч с обеих сторон). Для длинных разрывов — армировочная нить Tear-Aid или специализированный плёночный скотч ANC.

Склейка плёнки полиэтиленовой плёнки в одно полотно. Термосварка утюгом через тефлоновый лист при 110–120°C для LDPE, 130–140°C для HDPE-плёнки. Без флюса. Клеи здесь не работают надёжно.

Типичные ошибки

Эпоксидка на PE без праймера. Шов отвалится за дни. Используйте 2К-метакрилат или сварку.
Сварка PE-прутком другого сорта. HDPE-пруток в LDPE-плёнке — пруток не плавится при температуре LDPE (270 vs 110°C), плёнка дырявится насквозь. Использовать пруток того же типа.
Tear-Aid по сырой поверхности. Не клеится. Сначала просушить, потом патч.
Праймер использован после истечения срока. Активный компонент окислился, эффекта нет. Свежий флакон.
Сварка на холоде без предварительного нагрева детали. Пруток приваривается только к нагретой стороне, противоположная сторона остаётся холодной — шов асимметричный и непрочный.
Силикон в пищевой ёмкости с горячим содержимым. Со временем мигрирует силоксановыми олигомерами (циклосилоксаны D4–D6) в содержимое, особенно при контакте с жирами. Для воды и пищи — сварка PE-прутком.

См. также

Чем клеить полипропилен (PP) — родственный low-SE пластик с похожей химией адгезии
Чем склеить полиамид PA66 — другой инженерный пластик
Какой клей выбрать для пластика: полный гид — общий разбор клеёв по типам пластика
Чем склеить пластик в домашних условиях — пошаговая практика по разным типам пластика
